Práctica 25 : Instalación automático de escalera .Ele

jueves, 20 de mayo de 2010

En la siguiente práctica queremos aprender como se instala un automático de escalera. El alumbrado de escalera suele instalarse en zonas de paso común dentro de una comunidad de vecinos, por ejemplo la luz de los pasillos en los bloques de viviendas. En este tipo de instalaciones el apagado de las luces se hace de forma automática, pasado un tiempo desde que se pulsa a cualquier pulsador instalado al efecto.

Para este tipo de instalaciones se utiliza, además de los pulsadores y puntos de luz necesarios en cada planta, un dispositivo que se encarga de la tarea de conectar y desconectar la corriente que pasa por los puntos de luz y que incorpora un temporizador que lo programamos para desempeñar la tarea.


Material que hemos utilizado :

- Un relé magnetotérmico
- Un temporizador
- Tres portalámparas
- Tres bombillas
- Un pulsador
- Cableado


Herramientas utilizadas:


- Destornillador plano
- Destornillador de estrella
- Alicates de corte

Práctica 23: Analizar , interpretar , montar y verificar un contador

En esta práctica lo que se pretende es montar y comprobar el funcionamiento de un contador de luz. Lo que hemos hecho ha sio a la práctica hecha anteriormente añadirle el contador con lo ya montado para ver como funciona cuando pulsamos un interruptor o el zumbador y conectamos cualquier aparato a la toma de corrite.

Aquí podemos ver como quedó la práctica :




Material utilizado :

- Contador
- Cableado

Herramientas utilizadas :

- Destornillador de estrella
- Destornillador plano

En el siguiente vídeo podemos comprobar como la práctica funciona correctamente:



Práctica 18 : Instalación conmutada de una lámpara desde cuatro puntos. Ele



El objetivo de esta práctica es realizar la instalación de una lámpara con encendido-apagado desde cuatro o mas sitios distintos.

El procedimiento que seguimos para realizar esta práctica es el siguiente:

Llevamos fase desde el magnetotérmico hacia el primer interruptor y desde este sale neutro, lo hacemos pasar por los otros tres interruptores de manera ke entre fase y salga neutro en cada uno de ellos hasta llegar a la bombilla, de la cual sale neutro que llega al magnetotérmico.


Material utilizado:

- Cableado
- Un relé magnetotérmico
- Cuatro interruptores
- Un portalámparas
- Una bombilla
- Bornas de conexion


Herramientas utilizadas:

- Destornillador plano
- Destornillador de estrella
- Alicates de corte

Práctica 20 : Iea Cambio de sentido de giro de un motor monofásico.



En esta práctica lo que pretendemos es conseguir realizar el cambio de sentido de giro de un motor monofásico.


Material utilizado :

- Cableado
- Un magnetotérmico
- 3Contactores principales
- 2Contactores auxiliares cerrados
- 3Relés térmicos
- Bornas de conexión
- Un pulsador de paro
- Dos pulsadores de marcha (iqzuierda, derecha)


Herramientas utilizadas:

- Destornillador de estrella
- Destornillador plano
- Alicates de corte

Práctica 18 : Un motor trifásico gira en un solo sentido de giro. El pulsador de paro origina un frenado en contracorriente amortiguado. Iea

Esta práctica consta de un motor trifásico que gira en un solo sentido de giro. El pulsador de paro origina un frenado en contracorriente amortiguado. El breve tiempo de frenado lo controla un bloque de contactos temporizados.







Material usado en la práctica :

- Cableado
- Un relé Magnetotérmico
- Dos contactores
- Dos relés térmicos
- Un temporizador
- Un contactor auxiliar
- Bornas de conexion
- Pulsadores

Herramientas utilizadas:

- Destornillador de estrella
- Destornillador plano
- Alicates de corte

Practica 17: Instalacion conmutada de una lámpara, desde tres puntos. Conmutadores de cruzamiento. Ele



El objetivo de esta práctica es realizar la instalación de una lámpara con encendido- apagado desde tres lugares distintos. Este circuito lo podemos encontrar principalmente en dormitorios principales donde se dispone de un conmutador e la entrada y otros dos en el cabecero de la cama, en estancias con tres puertas de entrada o en pasillos de mas de 10 metros de longitud.


Material utilizado:

- Cables de cobre
- 2Conmutadores
- 1Conmutador de cruce
- 2Cajas de derivacion
- 3Cajas de mecanismos
- Bornas de conexion

Herramientas utilizadas:

- Destornillador plano pegueño
- Destornillador de estrella grande
- Alicates de corte

Aui podemos ver el resultado de la práctica:

Práctica 11: Ele Luz conmutada desde dos puntos.



El objetivo de esta práctica es realizar la instalación de una lámpara con encendido-apagado desde dos lugares distintos. Este circuito prinpipalmente se suele encontrar en :

-Dormitorios no principales , donde se dispone de un conmutador a la entrada del dormitorio y otro en el cabecero de la cama por ejemplo.
-Estancias con dos puertas de entrada.
-Pasillos de más de 5 metros de longitud etc

Para fabricar la práctica necesitaremos cable flexile de cobre de los siguientes colores :

-Negro : Para el cable de fase.
-Azul: Para el neutro.
-Verde y amarillo : Para la toma de tierra.

Material utilizado en la práctica :

- Cables
- Bornas de conexion
- 2Conmutadores
- 2Cajas de derivacion
- 1Portalámparas
- 1Bombilla

Herramientas utilizadas:


- Destornillador de estrella grande
- Destornillador plano pequeño
- Alicates de corte

Práctica 10: Instalación de dos lámparas con encendido alternativo mediante conmutador.



El Objetivo de esta práctica es hacer la instalación de dos lámparas con encendido alternativo mediante un conmutador.

Para realizar la práctica necesitamos cable flexible de cobre y aislamiento de PVC de secciión 1,5 mm2 , bajo tubo coarrugado de 16mm de diámetro.

Material utilizado :

- Cableado
- Bornas de conexión
- Tubo corrugado
- Dos interruptores conmutados
- Dos lámparas


Herramientas utilizadas :

- Destornillador plano pequeño
- Destornillador de estrella grande
- Alicates de corte

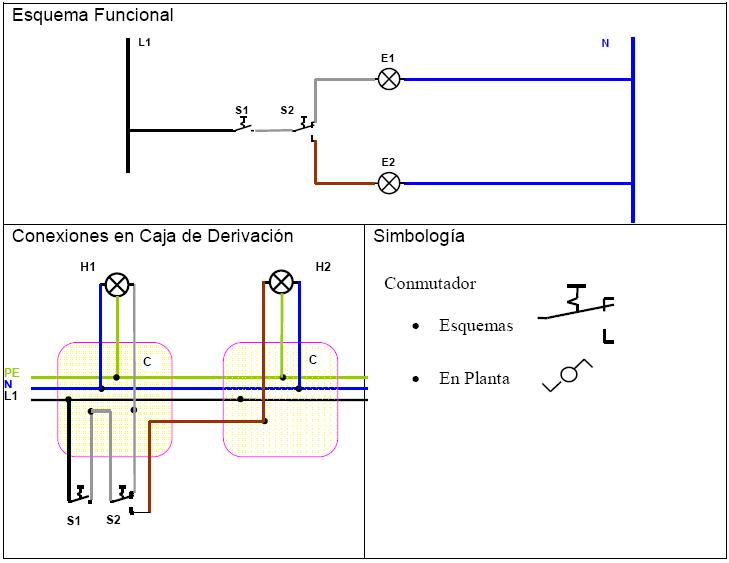

Aqui podemos ver los esquemas multifilar y unifilar.


Y así quedo la práctica finalizada :

Practica 10: Iea Arranque de dos motores trifásicos independientes entre sí.

miércoles, 7 de abril de 2010

El contactor KM1 se conecta pulsando S2 y su conexión motiva la conexión KM2 através de un contacto abierto KM1.Cualquiera de los contactores se desconectan pulsando S1 o también por la actuación de alguno de los relés térmicos.



Materiales:


- 3 Fusibles.
- 2 Relés térmicos.
- 2 Contactores.
- 2 Motes.
- 1 Pulsador de marcha.
- 1 Pulsador de paro.
- Cableado.



Herramienta utilizada:


- Destornillador plano.
- Destornillador de esterlla grande.
- Alicates de corte.
- Tablero.

Practica 9: IEA Arranque y parada de un motor trifásico desde 2 puntos independientes con selector de posición.

Tenemos un contactor Km que se activa al pulsar el pulsador automantenido o autoalimentado por su contacto abierto. La desconexión del contactor se produce al pulsar el pulsador de paro P1. Tambien funciona pulsando los pulsadores S3 o S4 . Ambos puntos son seleccionados con un selecto de posición para evitar que al pasar de una posición a otra no se desconecte el motor.





Materiales :

- Cableado.
- 2 Fusibles.
- 2 Relés térmicos.
- 1 Contactor.
- 1 Motor.
- 1 Selector de posición.
- 2 Pulsadores de marcha.
- 2 Pulsadores de paro.





Herramientas utilizadas :

- Destornillador plano.
- Destornillador de estrella grande.
- Alicates de corte.

Practica 8: IEA Mando de dos motores independientes.

Conectamos dos contactores KM1 y KM2 simultáneamente por impulsos momentáneos sobre los pulsadores de marcha S1 y S2 , respectivamente e independientes uno del otro. Para desconectar los motores pulsamos P1 y P2. La actuación de cualquier relé térmico tambien puede provocar la desconexión de los motores.



Materiales:

- 3 Fusibles.
- 2 Relés térmicos.
- 2 Contactores.
- 2 Motores.
- Cableado.
- 2 Pulsadores de Marcha.
- 2 Pulsadores de Paro.

Herramientas utilizadas :

- Destornillador plano.
- Destornillador de estrella grande.
- Alicates de corte.

Practica 10 : mando de dos contactores trifasicos dependientes entre sí .

martes, 16 de marzo de 2010

practica 9:arranque y parada de un motor trifásico desde dos puntos independientes con selector de posición

martes, 9 de marzo de 2010


Aqui hemos representado la practica9 con la simulacion del cade simu

Practica 8:Arranque de dos motores trifásicos independientes.


Aqui representamos la simulación del cade simu practica8

Practica 6 : Arranque y parada de un motor trifásico desde dos puntos diferentes

miércoles, 17 de febrero de 2010




El contactor KM se conecta al pulsar el pulsador S3 o S4 y queda automantenido por su contacto abierto al soltar los pulsadores S3 o S4. La desconexión de KM se produce al pulsar momentáneamente los pulsadores S1 o S2 . Al pulsar un pulsador de paro a la vez que un pulsador de marcha prevalece el de marcha.


Materiales utilizados :

-Dos diferenciales magnetotérmicos
-Un relé térmico
-Un contactor KM
-Un motor
-4Pulsadores S1 , S2 , S3 y S4
-Cableado


Herramientas utilizadas:


-Destornillador de estrella
-Destornillador plano
-Alicates de corte

Practica 5: Mando de un contactor con realimentacion y a impulsos

El contactor KM se conecta al pulsar el pulsador S2 y queda automantenido por su contacto abierto. al soltarlo. La desconexión de KM se produce al pulsar momentáneamente el pulsador 1. Si pulsamos los dos pulsadores a la vez en este caso tiene prioridad el paro sobre la marcha.


Material utilizado:

-Dos diferenciales
-Un relé térmico
-Cableado
-Un contactor KM
-Dos pulsadores S1 y S2
-Un motor

Herramientas usadas:
-Destornillador de estrella
-Destornillador plano
-Alicates de corte

En el siguente video podemos ver como comprobamos la practica :

video

practica 4 Mando de un contactor a impulsos automantenido

lunes, 8 de febrero de 2010


El contactor KM se conecta al pulsar el pulsador S2 y queda automantenido por el contacto abierto, cuando lo soltamos. La desconexión de KM se produce al pulsar momentáneamente el pulsador S1. Si pulsamos los dos pulsadores a la vez prevalece el paro sobre la marcha.


Materiales necesarios:

-Dos magnetotérmicos
-Relé térmico
-Bornas de conexión
-Cableado
-2Pulsadores


Herramientas utilizadas :

-Destornillador de estrella
-Destornillador plano
-Alicates de corte

practica 3 Instalacion de un punto de luz simple

Practica 3: Mando de un contactor a impulsos desde 2 puntos

martes, 2 de febrero de 2010


La practica consite en aprobechar el tablero ya realizado con anterioridad y le hemos colocado un pulsador de marcha.una anecdota importante para comentar es que tambien se pueden pulsar los dos pulsadores a la vez para la puesta en marcha del motor y comprobamos que sigue funcionando sin problema alguno dandonos cuenta en el amperimetro que consumia la misma intensidad que apretando un pulsador

1 practica de ele

martes, 26 de enero de 2010






PRÁCTICA 1. Instalación de toma de corriente, base de enchufe.

OBJETIVOS: Instalar una toma de corriente de usos varios con toma de enchufe.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 2,5mm2 y bajo tubo corrugado de 20mm. de diámetro.

El enchufe es de 16 Amperios, 2 polos + tierra. Base 16A. 2p+T Corresponde al Circuito C2 de las instalaciones interiores de una vivienda.

Practica 3: Mando de un contactor a impulsos desde 2 puntos

miércoles, 20 de enero de 2010


Emos tenido algunas dudas como k pasaba si pulsamos los 2 pulsadores a la vez y sencilla mente ocurria lo mismo k si pulsamos 1 .

PRÁCTICA 2:: Mando de un contactor a impulsos





Instantáneamente se acciona el contacto auxiliar, 13-14, quedando cerrado. Utilizamos este contacto auxiliar como auto-alimentación del circuito. Al accionar S0 cortamos toda circulación de corriente de manera que el contacto auxiliar de K1 vuelve a su estado de reposo normal abierto y el circuito vuelve al estado inicial. Como la bombilla está en paralelo con la bobina del contactor siempre que este se active se activará también la bombilla.



lista de materiales :

-magnetotermico T3

-cableado

-bornas de conexión

-diferencial

-relé termico

- magnetotermico Bifasico

- pulsador de marcha





Practica 1: Mecanizado cuadro eléctrico

miércoles, 13 de enero de 2010

Primero medimos el tablero en el que ibamos a hacer la practica, despues cojimos las medidas y las señalamos sobre el tablero, una vez todo señalado empezamos atornillando las caneletas y despues atornillamos los carriles ,una vez todo bien fijado y clavando la botonera. el resultado fue el siguiente que vemos a continuación en los videos mostrados
