PRÁCTICA 1. Instalación de toma de corriente, base de enchufe.

OBJETIVOS: Instalar una toma de corriente de usos varios con toma de enchufe.

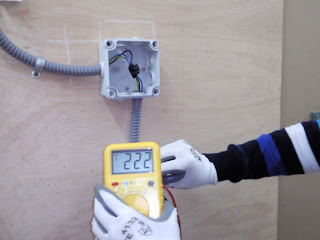

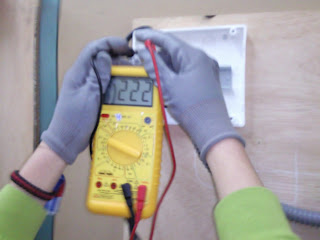

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 2,5mm2 y bajo tubo corrugado de 20mm. de diámetro.

El enchufe es de 16 Amperios, 2 polos + tierra. Base 16A. 2p+T Corresponde al Circuito C2 de las instalaciones interiores de una vivienda.

Practica 3: Mando de un contactor a impulsos desde 2 puntos

Emos tenido algunas dudas como k pasaba si pulsamos los 2 pulsadores a la vez y sencilla mente ocurria lo mismo k si pulsamos 1 .

PRÁCTICA 2:: Mando de un contactor a impulsos

Instantáneamente se acciona el contacto auxiliar, 13-14, quedando cerrado. Utilizamos este contacto auxiliar como auto-alimentación del circuito. Al accionar S0 cortamos toda circulación de corriente de manera que el contacto auxiliar de K1 vuelve a su estado de reposo normal abierto y el circuito vuelve al estado inicial. Como la bombilla está en paralelo con la bobina del contactor siempre que este se active se activará también la bombilla.

lista de materiales :

-magnetotermico T3

-cableado

-bornas de conexión

-diferencial

-relé termico

- magnetotermico Bifasico

- pulsador de marcha

Practica 1: Mecanizado cuadro eléctrico

Primero medimos el tablero en el que ibamos a hacer la practica, despues cojimos las medidas y las señalamos sobre el tablero, una vez todo señalado empezamos atornillando las caneletas y despues atornillamos los carriles ,una vez todo bien fijado y clavando la botonera. el resultado fue el siguiente que vemos a continuación en los videos mostrados
