OBJETIVOS: Instalar una toma de corriente de usos varios con toma de enchufe. PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 2,5mm2 y bajo tubo corrugado de 20mm. de diámetro. El enchufe es de 16 Amperios, 2 polos + tierra. Base 16A. 2p+T Corresponde al Circuito C2 de las instalaciones interiores de una vivienda.

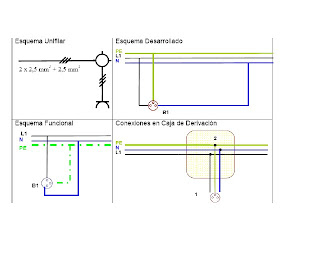

practica3:eleInstalación de toma de corriente, base de enchufe.
In eleviernes, 21 de enero de 2011
OBJETIVOS: Instalar una toma de corriente de usos varios con toma de enchufe. PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 2,5mm2 y bajo tubo corrugado de 20mm. de diámetro. El enchufe es de 16 Amperios, 2 polos + tierra. Base 16A. 2p+T Corresponde al Circuito C2 de las instalaciones interiores de una vivienda.
Practica 2: ELE Accionamiento de 2 lámparas en serie
In elemartes, 18 de enero de 2011
LISTADO DE MATERIALES:
1MAGNETOTÉRMICO
2PORTALÁMPARAS
2PORTALÁMPARAS
1INTERRUPTOR SIMPLE
CAJA DE EMPALME
TUBO CORRUGADO
HILO DE FASE Y NEUTRO 1,5mm2
FICHAS DE EMPALME
2 LÁMPARAS
A) ¿Que le ocurre a E2 si quitamos la lámpara E1?
Que no enciende porque no circula la corriente
B)¿Que le ocurre a E2 si unimos con un conductor las bornas del portalámparas de E1?
Que E2 funciona a una tensión de 220 voltios porque la intensidad circula por donde hay menos resistencia
C)¿Que le ocurre a E1 si se funde E2?
Que no funciona porque al estar conectado en serie se corta la corriente
Que no enciende porque no circula la corriente
B)¿Que le ocurre a E2 si unimos con un conductor las bornas del portalámparas de E1?
Que E2 funciona a una tensión de 220 voltios porque la intensidad circula por donde hay menos resistencia
C)¿Que le ocurre a E1 si se funde E2?
Que no funciona porque al estar conectado en serie se corta la corriente
PRACTICA 1: PUNTO DE LUZ CONTROLADO POR UN INTERRUPTOR
In eleObjetivo:Realizar la intalación de un punto de luz simple. Una lampara accionada desde un interruptor.
LISTADO DE MATERIALES :
-MAGNETOTERMICO-PORTALAMPARA
-INTERRUPTOR SIMPLE
-CAJA DE EMPALME
-TUBO CORRUGADO
-CABLES FASE Y NEUTRO 1,5 mm2
-FICHAS DE EMPALME
