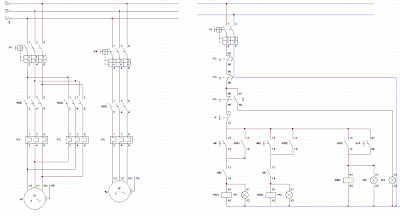

P13:IEA Un motor trifasico M1 tiene dos sentidos de giro y otro M2 solamente uno.El motor M2 esta en marcha cuando lo esta M1,

martes, 12 de abril de 2011

Con una salvedad: Cuando M1 gira en un sentido, el M2 arranca al mismo tiempo y cuando M1 gira en sentido contrario, trancurre un cierto tiempo hasta que el M2 arranca.

- 2 magnetotermicos
-3 contactores
-6 reles
-un pulsador de paro
-dos pulsadores de marcha
-cables de seccion 1.5 y 2.5
-2 bombillas de marcha
-1bombilla de error
-un contactor temporizado
-19 bornas



Práctica 12: arranque de un motor trifásico estrella - triangulo

miércoles, 6 de abril de 2011







Materiales:
-2 magnetotérmicos
-1 rele
-3 contactores
-1 contactor temporizado
-15 bornas
-Cables de sección 2.5 y 1.5
-1 pulsadores de marcha
-1 pulsador de paro
-2 enclavamientos electricos por contactores
-1 lamparas de funcionamiento
-1 lampara de error
-1 zumbador


p11: Temporizadores

martes, 5 de abril de 2011






-1 magnetotermico
-1 rele
-1contactor
-cables de seccion 2.5 y 1.5
-10 bornas
-1 pulsador de paro
-1 pulsador de marcha
1 bombilla de señalizacion
-1 bombilla de error
- 1 contactor temporizado
-1 zumbador





Práctica 10: cambio de sentido de giro con finales de carrera

lunes, 4 de abril de 2011


Objetivo: cambiar el sentido de giro del motor a traves finales de carrera como si fuera la apertura y cierre de una puerta eléctrica.
Materiales:
-2 magnetotérmicos
-1 rele
-2 contactores
-15 bornas
-Cables de sección 2.5 y 1.5
-2 pulsadores de marcha
-1 pulsador de paro
-2 enclavamientos electricos por medio de pulsadores
-2 enclavamientos electricos por medio de contactos auxiliares
-2 finales de carrera
-2 lamparas de funcionamiento
-1 lampara de error
