OBJETIVOS: Realizar la instalación de dos lámparas en paralelo, en serie con otra lámpara. PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo

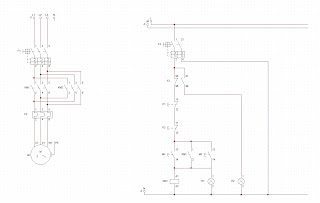

9 bornas de conexión 2 pulsadores de paro 2 pulsadores de marcha 1 lámpara de funcinamiento 1 lámpara para detectar cualquier error - Objetivos: conseguir el funcionamiento del motor y pararlo desde dos puntos distintos, donde predomina el pulsador de paro sobre el de marcha

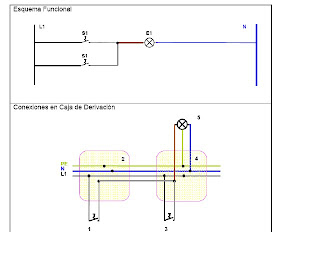

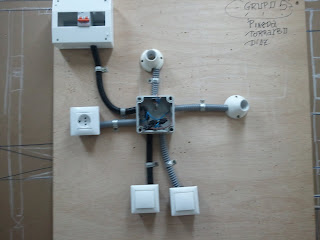

OBJETIVOS: Realizar la instalación de dos interruptores en paralelo. Estudiar el funcionamiento de cualquier tipo de sensor conectado en paralelo. PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo Listado de materiales: 1Magnetotérmico 1Portalámparas 2Interruptores simples Caja de empalme Tubo corrugado Hilo de fase y neutro 1,5mm2 Fichas de empalme 1Lámpara
OBJETIVOS: Realizar la instalación de dos interruptores en serie. Estudiar el funcionamiento de cualquier tipo de sensor conectado en serie. PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo PROBLEMAS: al hacer la instalación que no conectamos correctamente los cables en el interruptor. Listado de materiales: 1Magnetotérmico 1Portalámparas 2Interruptores simples Caja de empalme Tubo corrugado Hilo de fase y neutro 1,5mm2 Fichas de empalme 1Lámpara
Objetivos: realizar la instalación de dos lámparas en paralelo. Verificar el funcionamiento de los circuitos en paralelo. Procedimientos: se realizará con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2, bajo tubo corrugado de 16 mm.
Listado de materiales: 1Magnetotérmico 2Portalámparas 1Interruptor simple Caja de empalme Tubo corrugadoHilo de fase y neutro 1,5mm2 Fichas de empalme 2Lámparas
1º ¿Que le ocurre al desconectar una lámpara? - Que sigue funcionando porque le llega corriente, en caso de que fuera en serie se apagaría. 2º ¿Que le sucede si se produce un cortocircuito en un portalámpras estando el interruptor cerrado? - Que se produce un arco eléctrico y salta el el magnetotérmico. 3º ¿Que le ocurre si provocamos un cortocircito en un portalámparas estando el interruptor abierto? - No pasa nada porque al estar el interruptor abierto no le llega corriente. 4º ¿Que la lámpara lucirá más? ¿Porque? - Las dos por igual porque les llega la misma intensidad de corriente. 5º ¿Que lámpara tiene mayor tensión en sus extremos? - Las dos lámparas porque tienen la misma tensión, son de 230voltios 6º ¿Que pasaría si sustituimos el interruptor por un pulsador? - Que cuando pulsamos se encienden las lámparas y si dejamos de pulsar se apagan.
Lista de materiales:
