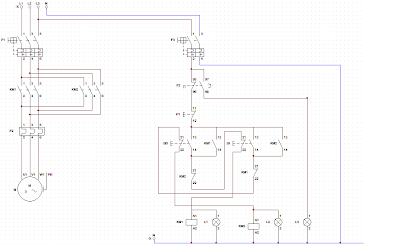

P9:IEA Cambio sentido de giro

martes, 15 de marzo de 2011

Objetivo: en esta practica se quiere cambiar el giro de un motor a izquierda y a derecha

Fallo: no hemos cruzado los cablesde los contactores L1 con L2 y L2 con L1.

Materiales:
-2 magnetotérmicos
-1 rele
-2 contactores
-13 bornas
-Cables de sección 2.5 y 1.5
-2 pulsadores de marcha
-1 pulsador de paro
-2 contactores auxiliares
-2 lamparas de funcionamiento
-1 lampara de error







P8:IEA Arranque de 2 motores con dependencia entre ambos

Objetivo: Arranque de los dos motores en el que depende uno de pende del otro, si falla uno el otro no funciona.

Materiales:
-2 magnetotérmicos
-Cables de seccion 2.5 y 1.5
-12 bornas
-1 rele
-2 contactores
-2 lamparas de funcionamiento
-1 lampara de error
-2 pulsadores de marcha
-1pulsador de paro





Práctica 7: selector de posición con predominio de marcha sobre paro

miércoles, 9 de marzo de 2011




Lista de materiales:
2 magnetotermicos
1 rele
2 contactores
1 selector de posición
cables de 1.5 y 2.5
15 bornas de conexión
2 pulsadores de paro
2 pulsadores de marcha
2 lámparas de funcinamiento
1 lámpara para detectar cualquier error

Objetivo: conseguir la marcha de un motor sin que funcione el otro y que predomine la marcha sobre el paro

Práctica 6: mando de 2 motores independientes




Lista de materiales:
2 magnetotermicos
1 rele
2 contactores
cables de 1.5 y 2.5
13 bornas de conexión
2 pulsadores de paro
2 pulsadores de marcha
2 lámparas de funcinamiento
1 lámpara para detectar cualquier error

Objetivo: conseguir el funcionamiento de dos motores a la vez


Practica5:IEA Arranque y parada de 1 motor trifasico desde 2 puntos diferentes: A, predomia m-p; B predomina p-m

martes, 1 de marzo de 2011

Objetivo:Conocer el funcionamientos del mando por impulso momentáneo independiente de dos motores, con dependencia entre ambos por la actuación de los reles térmicos.

2 magnetotermicos
1 rele
1 contactor
cables de 1.5 y 2.5
9 bornas de conexión
2 pulsadores de paro
2 pulsadores de marcha
1 lámpara de funcinamiento
1 lámpara para detectar cualquier error

Opción A:







Opción B:




practica10: punto de luz conmutado desde dos puntos



Objetivo:Realizar la instalación de dos lamparas con encendido alternativo mediante un conmutador.Estudiar el funcionamiento de un conmutador.

Listado de materiales:
-Un magnetotérmico
-Cables de neutro y fase sección 1.5
-conmutador
-bombilla
-tubo corrugado
